Referenzen

Deutschland

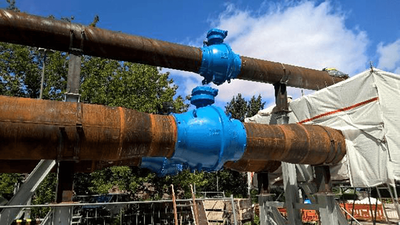

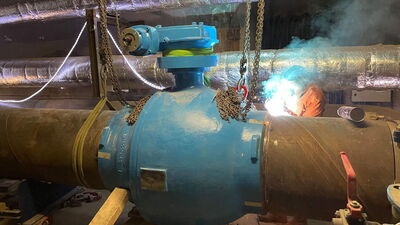

Der Kunde beabsichtigte, zwei bestehende DN 1400 Rohrleitungen in den neuen Anlagenteil eines Heizkraftwerkes zu integrieren. Ursprünglich wurde erwogen, für diese Leitung Absperrklappen in gleicher Nennweite einzusetzen. Die gemeinsame Zusammenarbeit von Kunde, dem Ingenieurbüro und KLINGER Fluid Control hat jedoch gezeigt, dass es technisch vorteilhafter ist, einen DN 1000 Kugelhahn mit Verlängerungen (DN 1000 auf DN 1400) zu installieren.

Der Grund: Ein KLINGER DN 1000 Ballostar weist einen deutlich höheren KV-Wert auf als eine Absperrklappe DN 1400. Diese Tatsache verhindert zukünftige hydraulische Probleme und senkt zugleich die Betriebskosten. Neben Zeit- und Kosteneinsparungen war die Double-Block-&-Bleed-Funktion ein entscheidender Faktor für die Wahl des KLINGER Ballostar.

Ballostar KHI. DN 150-DN 1000, Stahlguss
Medium: Heißwasser

Deutschland

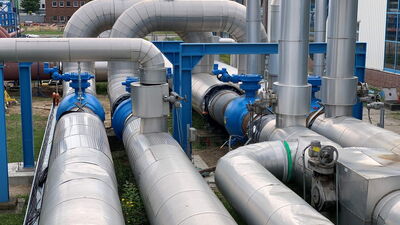

In Deutschland wurde ein Wärmespeicher gigantischen Ausmaßes mit 25 KLINGER Ballostar Kugelhähnen ausgestattet, einige von ihnen kommen auch im Pumphaus zum Einsatz. Dieses Großprojekt ist Teil der Wärmewende und schützt das städtische Fernwärmenetz vor kurzfristigen Ausfällen. Der 55m hohe Riese speichert wie eine übergroße Thermoskanne genügend Wärmeenergie, um die Fernwärmekunden bis zu ein Wochenende lang mit heißem Wasser für Heizung und Haushalt zu versorgen. Neben der Zuverlässigkeit und Verfügbarkeit war auch eine langfristig effektive Wartungsstrategie ein entscheidendes Argument für den Einsatz von KLINGER Armaturen.

Ballostar KHSVI. DN800, Stahlguss
Medium: Heißwasser

Deutschland

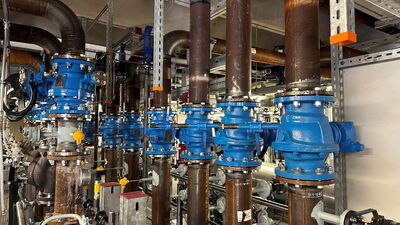

Geothermisches Wasser hat den negativen Nebeneffekt, dass es bei Druckschwankungen im System bei Betriebstemperaturen über 70°C zu Ablagerungen kommt. Die geothermische Anlage in Deutschland war von diesem „Scaling Effect“ betroffen und ersetzte die verbauten Absperrklappen durch KHI-Kugelhähne mit metallischen Dichtungselementen und zusätzlichen Spül-/Entleerungsanschlüssen, um die Turbulenzen im System und damit auch die Auswirkungen von Verkalkung deutlich zu reduzieren. Seitdem muss der Betreiber den Prozess zur Ventilreinigung nicht mehr abschalten und neben Kosteneinsparungen erhöhte sich auch die Anlagenverfügbarkeit.

Ballostar KHI. DN150 & DN300, Stahl und Edelstahl
Medium: Geothermisches Wasser

Frankreich

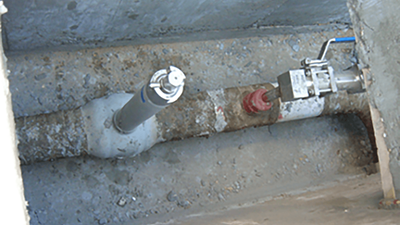

Die Anforderungen des Pariser Fernwärmeunternehmens an eine Armatur für diese Anwendung waren eine lange Lebensdauer, eine verlängerte Spindel, Wartungsfreiheit, die Erfüllung der Norm EN 488, Bedienbarkeit mit einem T-Schlüssel sowie eine einfache Installation. Der Einbauort dieser Armaturen befindet sich in einem unterirdischen Betonschacht. Eine Bedienung von der Erdoberfläche aus sollte möglich sein. KLINGER bot hierfür das Kugelhahnmodell Monoball KHO in vollverschweißter Ausführung an, geprüft gemäß EN 488, mit verlängerter Spindel, Vierkantende und Anschlag oben. Dieses Modell kann mit einem T-Schlüssel am Vierkantende betätigt werden. Das robust gegossene Gehäuse kann Rohrbewegungen aufgrund von Temperaturänderungen ausgleichen (geprüft gemäß EN 488 auf Zugkräfte). Aufgrund der zuverlässigen Konstruktion von Kugel, Spindel und Dichtungssystem ist keine Wartung erforderlich. Es wurden mehrere KHO Kugelhähne an verschiedenen Orten in Paris installiert.

Monoball KHO. Verschiedene Nennweiten, Stahlguss
Medium: Wasser

Frankreich

Im Rahmen des Baus des Grad Paris Express modernisiert der Betreiber des Fernwärme- und Fernkältenetzes für Europas größtes Geschäftsviertel La Défense in Paris seine Wärme- und Kühlnetze durch den Austausch mit Rohren mit größerem Durchmessern, um die Systemeffizienz zu steigern und der gestiegenen Nachfrage gerecht zu werden. Der Schlüssel zum Projekt sind die von KLINGER Fluid Control gelieferten Armaturen, die erfolgreich getestet wurden, um sicherzustellen, dass sie strenge Spezifikationen für Sicherheit, Zuverlässigkeit und Haltbarkeit erfüllen.

Monoball KHSVI VVS mit DBB Funktion. DN 400 und DN 800, Stahlguss
Medium: Heiß- und Kaltwasser

Niederlande

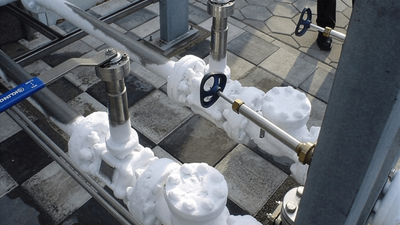

Die Aufgabenstellung bestand darin, einen Kugelhahn zu installieren, der für eine Versorgungsleitung für den Einsatz von flüssigem CO₂ und Sauerstoff bei -196 °C geeignet ist und Leckage Rate A erfüllt. KLINGER bot eine spezielle Ausführung des Ballostar KHA an, die mit PTFE-Dichtelementen in der Leitung, einer Spindelverlängerung für die PTFE-Stopfbuchse, einer Druckentlastungsbohrung im Dichtelement sowie in einem Edelstahlgehäuse öl- und fettfrei ausgeführt ist. Bei einer bestimmten Temperatur bildet sich Eis im Hohlraum der Armatur. Daher sorgt die Bohrung im vorgeschalteten Dichtelement für einen zusätzlichen Druckausgleich. Die Armatur ist öl- und fettfrei, wird jedoch mit speziellen Schmierstoffen für niedrige Temperaturen geschmiert, da herkömmliche Öle und Fette bei sehr niedrigen Temperaturen gefrieren. PTFE-Dichtungsmaterialien verfügen zudem über hervorragende Eigenschaften für Tieftemperaturanwendungen.

Ballostar KHA. Kryogenik Version. DN 65, Edelstahl
Medium: CO2, Sauerstoff

Niederlande

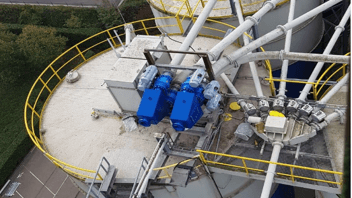

KLINGER Ballostar KHI-Kugelhähne wurden in Transportleitungen auf einem Zementtank zum Transport von Zementpulver installiert. Für diese Anwendung benötigte der Endanwender sowohl einen absolut dichten Absperrmechanismus als auch einen wartungsfreien Betrieb. Trotz abrasiver, feststoffhaltiger Medien (Zementpulver) kamen KLINGER Ballostar KHI Kugelhähne mit Weichdichtelementen KFC (Leckrate A) zum Einsatz und funktionieren einwandfrei.

Ballostar KHI geflanscht. DN200, Stahlguss
Medium: Zementpulver

Italien

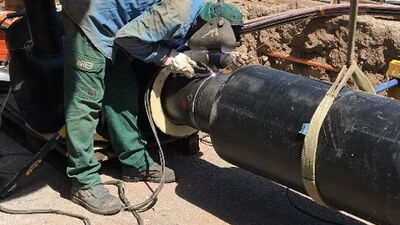

Das Vertriebsteam von KLINGER Fluid Control hat über viele Jahre intensiv am Ausbau des Fernwärmemarktes in Italien gearbeitet. Unsere Empfehlung an einen der größten Fernwärmeversorger Italiens, einen vorisolierten, vollverschweißten Kugelhahn mit mechanischem Getriebe und unterirdischer Teleskopverlängerung einzusetzen, überzeugte den Kunden.

Ballostar KHSVI VVS. DN200-300, Stahlguss
Medium: Heißwasser

Österreich

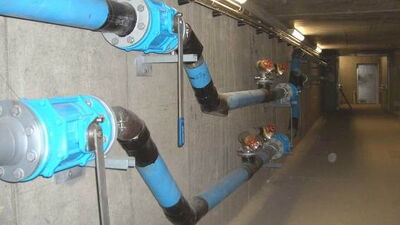

Eine unterirdische Versorgungsleitung im Tunnelsystem für Löscheinsätze erforderte eine sichere und wartungsfreie Lösung bei der Implementierung von geeigneten Absperrventilen. Der KLINGER Ballostar konnte sich hier mit seinen maßgeblichen Produktvorteilen erfolgreich etablieren, da er mit seiner Robustheit kombiniert mit seinem einzigartigen Dichtsystem den höchsten Qualitätsansprüchen gerecht wird.

Kolbenschieberventil KHA-FL. DN 125, Stahlguss
Medium: Löschwasser

Österreich

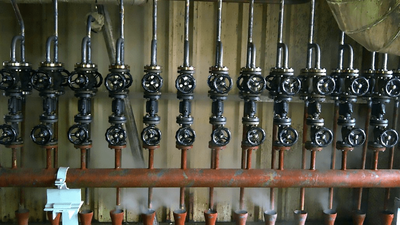

Ein Betreiber einer Chemieanlage in Österreich, der den KLINGER KVN-Kolbenschieber in einem Kondensatsammler einsetzt, produziert Phthalsäureanhydrid. Dieser Prozess erfordert eine enorme Menge an Dampf. Um bestehende Kondensatableiter für Wartungszwecke absperren oder überbrücken zu können, suchte der Betreiber nach einer sicheren und über den gesamten Lebenszyklus kosteneffizienten Lösung für das eingesetzte Absperrventil. Zur Vermeidung strömungsbedingter Hochgeschwindigkeitseffekte muss das eingesetzte Ventil die Fähigkeit besitzen, sehr sanft zu öffnen oder zu schließen. Das KLINGER KVN mit seiner geführten Kolbenkonstruktion ist gegenüber Druckstößen unempfindlich und daher die ideale Lösung für solche Anwendungen. Es gewährleistet zuverlässige Dichtheit, ermöglicht einfache Wartung und schützt den Betreiber vor finanziellen Verlusten durch austretenden Dampf.

Kolbenschieberventil KVN. DN 15-32, Stahlguss
Medium: Dampf

Österreich

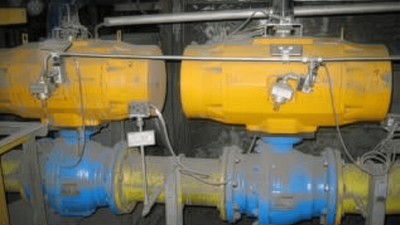

In der Anlage, in der sich der Betreiber für den Einsatz von KLINGER Fluid Control Ballostar KHI entschieden hat, wird der Kohlenstoffgehalt mithilfe des Linz-Donawitz-Verfahrens (LD-Verfahren) von ca. 4,5 % auf 0,03–0,04 % reduziert. Dieses Verfahren erfordert, dass etwa 15 Minuten lang reiner Sauerstoff mit einem Druck von 12 bar auf das Roheisen geblasen wird, um den Prozess abzuschließen. Die KHI-Kugelhähne erreichen bis zu 10.000 Schaltzyklen pro Jahr (bei einer maximalen Schließzeit von 3 Sekunden). Um maximale Betriebssicherheit zu gewährleisten, war es für den Betreiber entscheidend, dass die Armaturen im Sauerstoffeinsatz gemäß der BAM (Bundesanstalt für Materialforschung und -prüfung) in Berlin zertifiziert sind. Diese Zertifizierung bestätigt die Beständigkeit der Ausrüstung gegen innere Zündung beim Einsatz mit gasförmigem Sauerstoff. Seit 30 Jahren hat der Betreiber keinerlei Störungen oder andere Probleme im Zusammenhang mit den installierten Armaturen.

Ballostar KHI. DN 200, Edelstahl
Medium: Sauerstoff

Polen

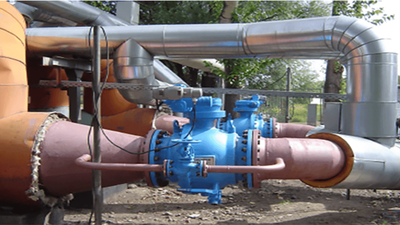

Hier wurde nach einer Ventillösung gesucht, bei der ein "sanftes" Öffnen und Schließen möglich sein sollte, um Druckschläge zu vermeiden, die die Rohrleitung, andere Geräte und das Ventil selbst zerstören können. Die KLINGER-Lösung war ein KHSVI-Kugelhahn mit elektrischem Stellantrieb von AUMA mit Ablass-/Prüfhahn (Double Block & Bleed) für maximale Sicherheit. Auch eine Bypassleitung mit eingebautem Kolbenschieberventil sorgte für die reibungslose Öffnungs-/Schließfunktion.

Ballostar KHI mit KVN. DN 250-600, Stahlguss
Medium: Wasser

Südkorea

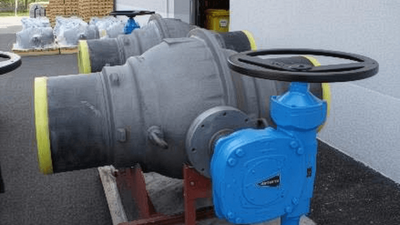

Der größte Fernwärmeanbieter in Südkorea plante die Erweiterung des Verteilernetzes, um die Wärmeübertragung von den Produktionsanlagen zu gewerblichen und öffentlichen Einrichtungen noch großräumiger sicherzustellen. Da die Abstände zwischen den Hauptabsperrventilen relativ groß waren, stellte die Wartung eine besondere Herausforderung dar. Daher hatte es höchste Priorität, wartungsfreie Ventile zu installieren, die einen zuverlässigen Betrieb über Jahrzehnte gewährleisten. Schließlich war der Fernwärmeanbieter vollständig davon überzeugt, dass es für solch kritische Anwendungen nur eine Wahl gibt – die Kugelhähne von KLINGER Fluid Control. Um das lokale Planungsteam zu unterstützen, übernahm KLINGER Fluid Control die Ausarbeitung des Automatisierungskonzepts für die Kugelhähne und stellte alle notwendigen Vorbereitungen für die Vorisolierung (einschließlich einer speziellen Beschichtung des Ventilkörpers) in Korea bereit. Letztendlich umfasste das von KLINGER Fluid Control gelieferte Ventilpaket 16 vollverschweißte Kugelhähne des Typs KHSVI VVS in der Nennweite DN 600 gemäß der Norm EN 488.

Ballostar KHSVI VVS. DN 600, Stahlguss
Medium: Heißwasser

Tschechien

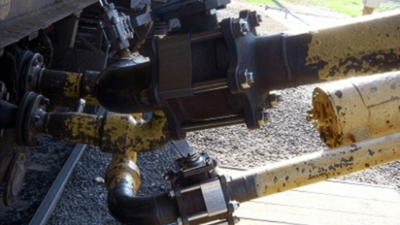

Die Anforderung des Endkunden bestand darin, eine Armatur an einem Kesselwagen für flüssiges Ammoniak zum Be- und Entladen zu installieren. Aufgrund von Temperaturänderungen kann sich Ammoniak schnell im Volumen ausdehnen. Dieses expansive Verhalten kann bei der Verwendung einer Armatur zu Schäden oder Fehlfunktionen führen. KLINGER bot hier eine spezielle Version des Ballostar KHA Kugelhahns an, um dieses Problem zu lösen. Der KHA wurde mit einer speziellen Stopfbuchse mit ammoniakbeständigen O-Ringen sowie mit einem vorgeschalteten Dichtelement mit einer Druckentlastungsbohrung ausgestattet. Diese Bohrung dient als zusätzlicher Druckausgleich für den Ventilhohlraum, um eine zu starke Ausdehnung des Mediums innerhalb der Armatur zu vermeiden. Diese spezielle Ammoniak-Ausführung des KHA arbeitet seither sehr zufriedenstellend für den Endkunden.

Ballostar KHA. DN 80-100, Stahlguss
Medium: Ammoniak
