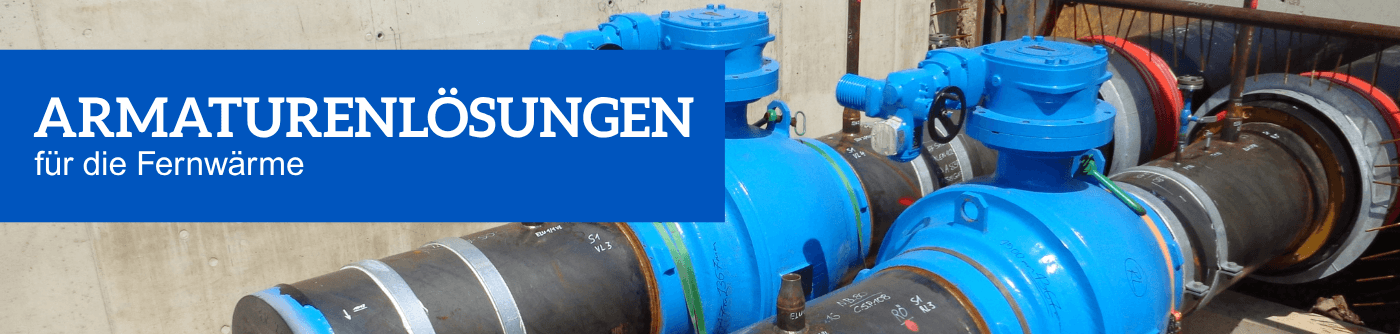

Kugelhähne für die Fernwärme

Sichere und zuverlässige Absperrlösungen für das gesamte Netz

Ob Monoball oder Ballostar - die Kugelhähne von KLINGER Fluid Control wurden so konstruiert, dass sie bei herausfordernden Einsatzgebieten in der Fernwärme bestehen. Sie zeichnen sich durch Langlebigkeit, Zuverlässigkeit und Robustheit aus.

Zuverlässigkeit ist das oberste Gebot der Fernwärmeversorgung: Als Teil der kritischen Infrastruktur darf die dezentrale Erzeugung und Verteilung von Wärmeenergie weder langfristig ausfallen noch von ausgedehnten Wartungseinsätzen unterbrochen werden – schon gar nicht in der kalten Jahreszeit.

Um die vielfältigen Herausforderungen der Fernwärmetechnik für Material und Maschinen möglichst gut zu meistern, setzt KLINGER Fluid Control auf Komponenten, die für die Strapazen tief unter der Erde konstruiert wurden. Dazu zählen vor allem die erdverlegten Kugelhähne aus der Monoball KHO und Ballostar KHI Produktlinie.

Referenzprojekte Deutschland

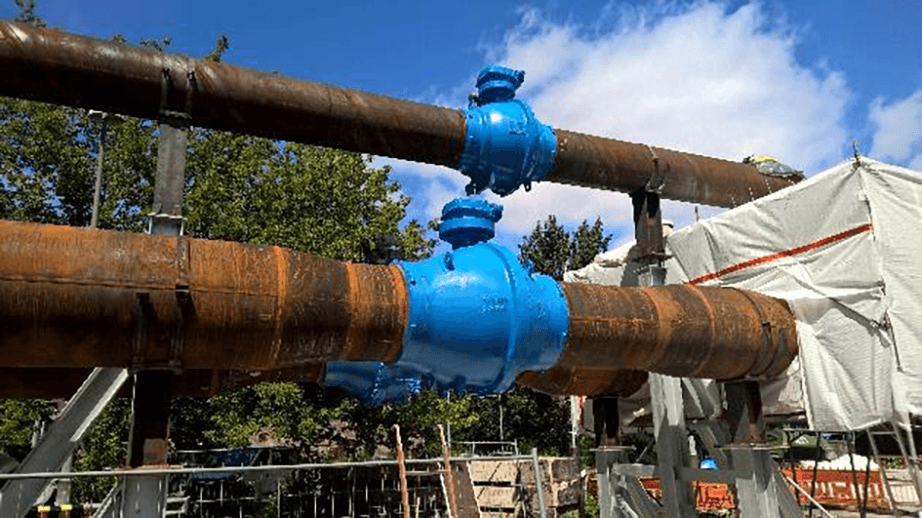

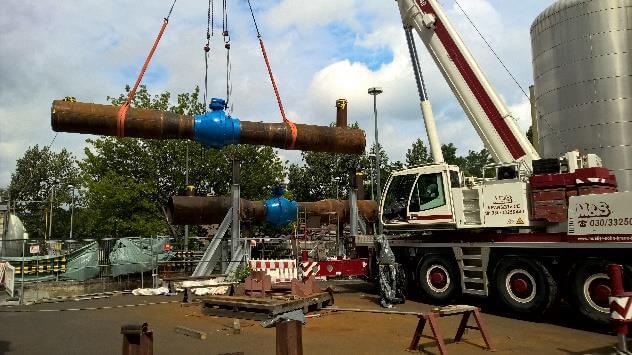

Medium: Heißwasser

Der Kunde beabsichtigte, zwei bestehende DN 1400 Rohrleitungen in den neuen Anlagenteil eines Heizkraftwerkes zu integrieren. Ursprünglich wurde erwogen, für diese Leitung Absperrklappen in gleicher Nennweite einzusetzen. Die gemeinsame Zusammenarbeit von Kunde, dem Ingenieurbüro und KLINGER Fluid Control hat jedoch gezeigt, dass es technisch vorteilhafter ist, einen DN 1000 Kugelhahn mit Verlängerungen (DN 1000 auf DN 1400) zu installieren.
Der Grund: Ein KLINGER DN 1000 Ballostar weist einen deutlich höheren KV-Wert auf als eine Absperrklappe DN 1400. Diese Tatsache verhindert zukünftige hydraulische Probleme und senkt zugleich die Betriebskosten. Neben Zeit- und Kosteneinsparungen war die Double-Block-&-Bleed-Funktion ein entscheidender Faktor für die Wahl des KLINGER Ballostar.

Armaturen im Einsatz: Ballostar KHI. DN 150-DN 1000, Stahlguss

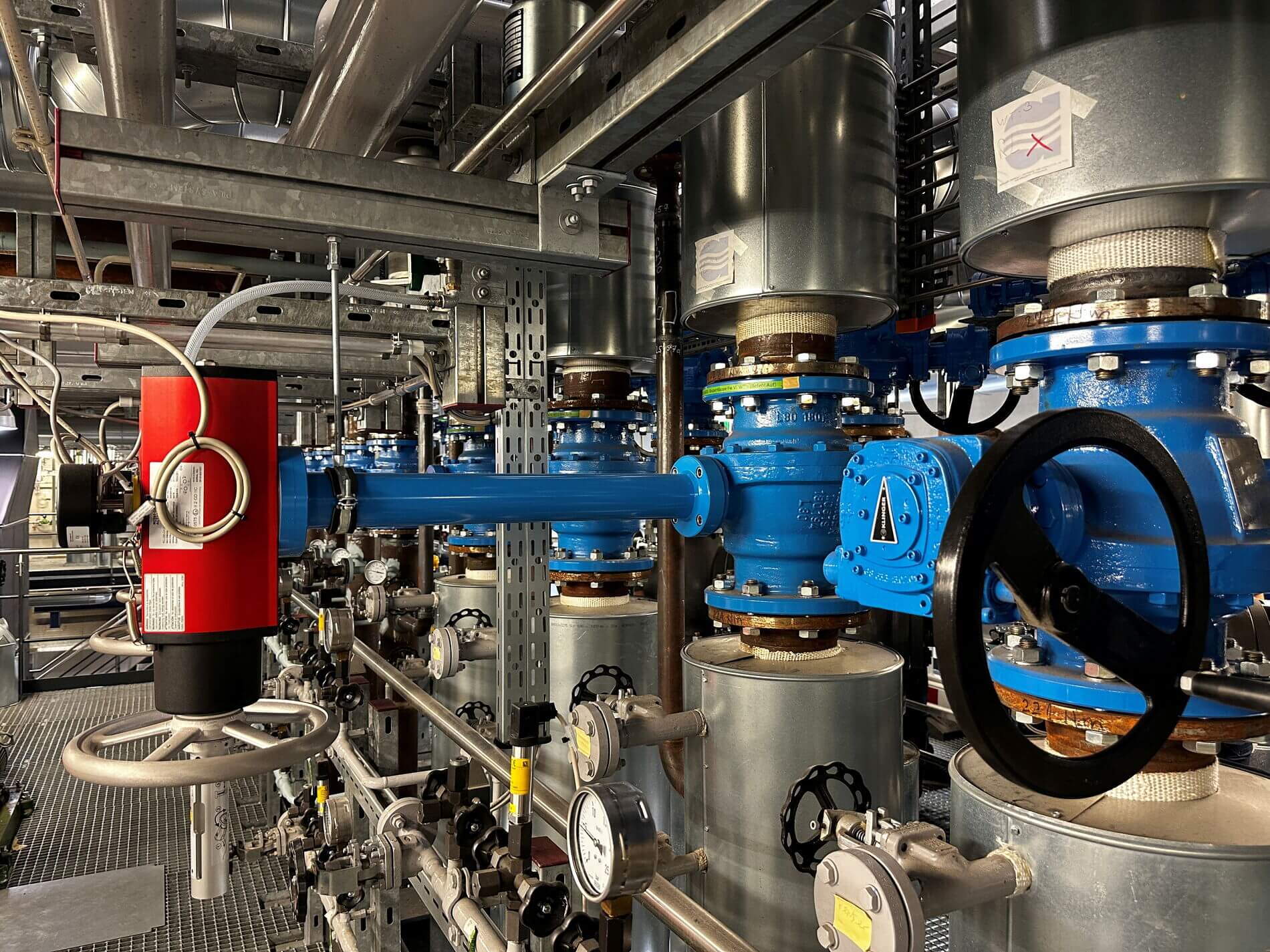

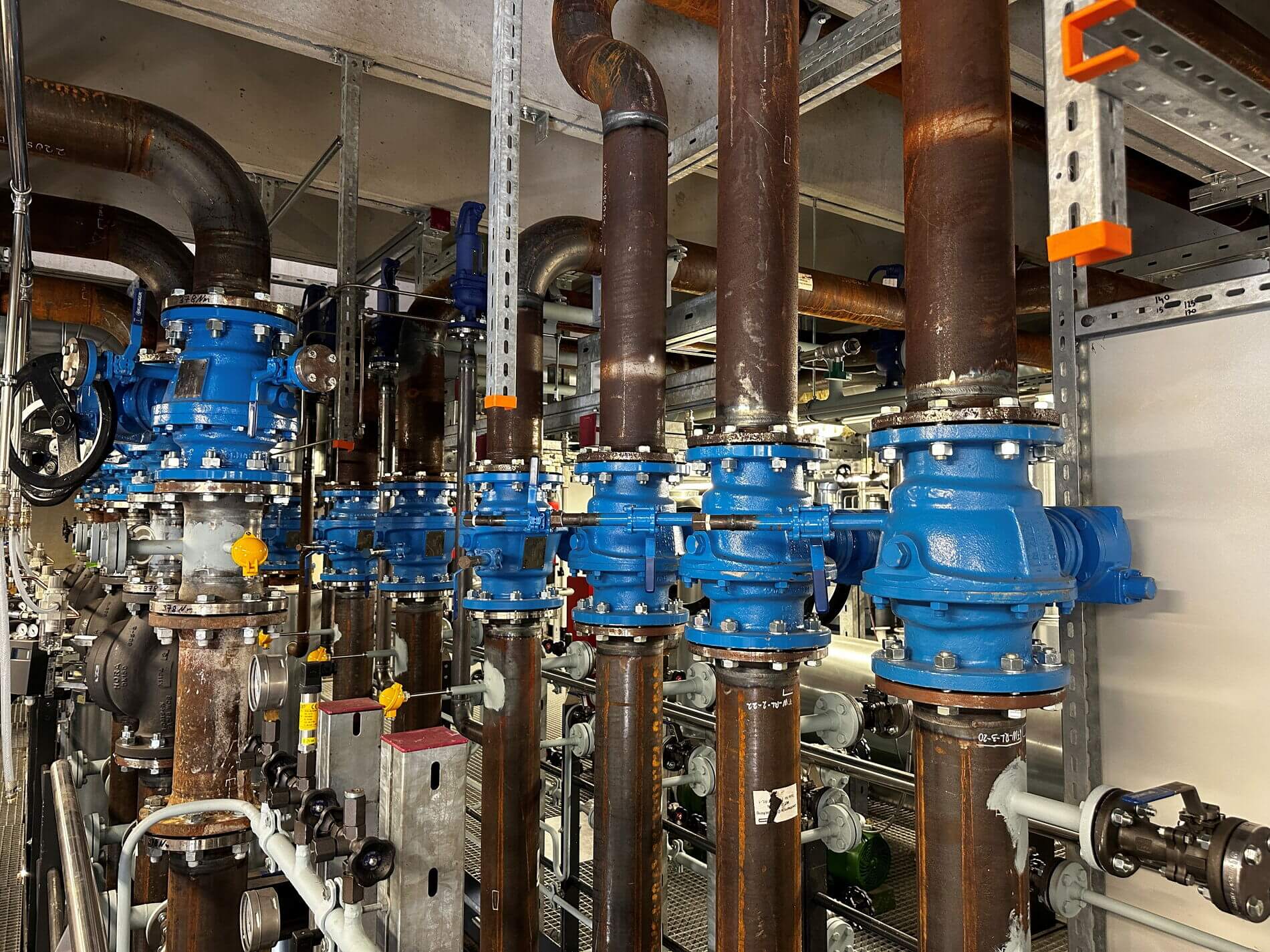

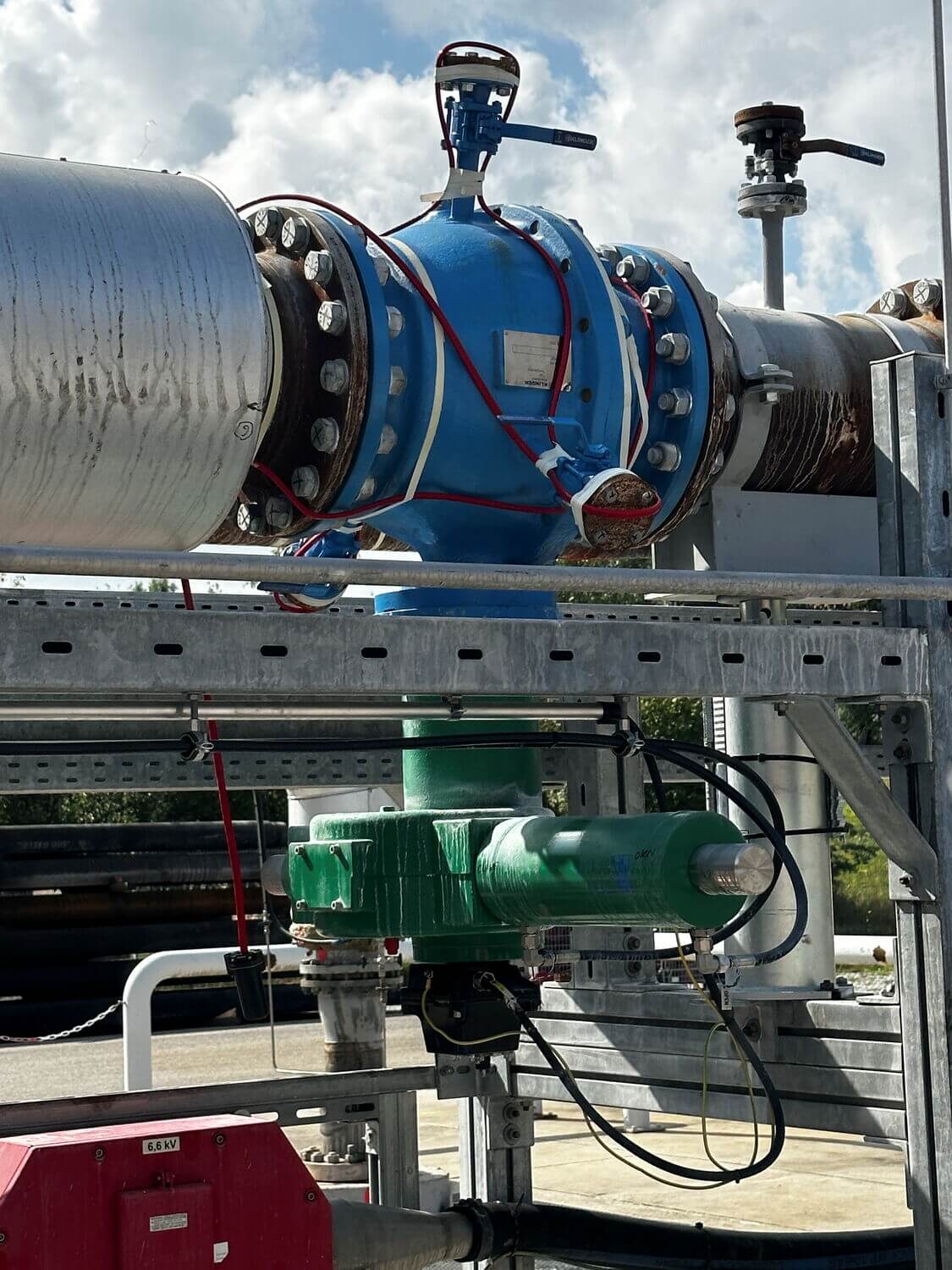

Medium: Geothermisches Wasser

Die geothermische Anlage in Grünwald war ursprünglich mit Absperrklappen in der Zuleitung ausgestattet. Der Betreiber musste alle paar Wochen eine zeit- und kostenintensive Spülung mit Phosphorsäure durchführen, da vermehrt Ablagerungen zu Feststoffen kristallisierten, die sich hinter den Absperrklappen absetzten. Dadurch war ein dichtes Schließen nicht mehr möglich. Deshalb entschied sich der Betreiber, die Absperrklappen durch KHI-Kugelhähne mit metallischen Dichtungselementen und zusätzlichen Spül-/Entleerungsanschlüssen zu ersetzen, um die Turbulenzen im System und damit auch die Auswirkungen von Verkalkung deutlich zu reduzieren. Seitdem musste der Betreiber den Prozess zur Ventilreinigung nicht mehr abschalten. Neben den Kosteneinsparungen erhöhte sich durch die Umstellung von Absperrklappen auf KLINGER Ballostar KHI auch die Anlagenverfügbarkeit.

Armaturen im Einsatz: Ballostar KHI. DN150 & DN300, Stahl und Edelstahl

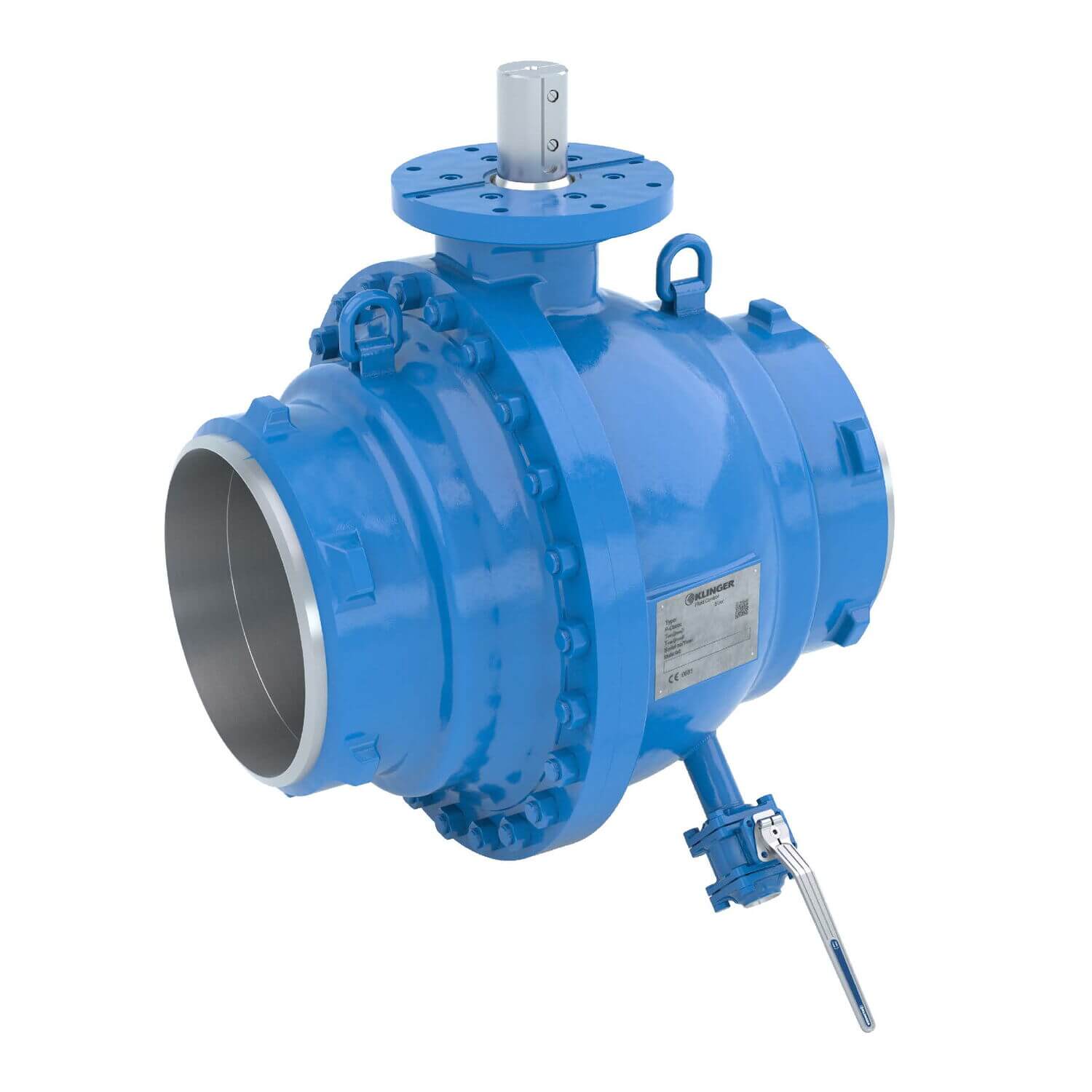

Ballostar KHI & KHSVI VVS - der Anpassungsfähige

KHI & KHSVI VVS

Merkmale

USP

Mehrwert

Kundennutzen

Weiche und metallische Dichtelemente Hervorragende Anpassungsfähigkeit Komplettlösung für diverse Situationen in verschiedenen Branchen Maximale Flexibilität und Anpassungsfähigkeit
Leckrate A
Keine Verstopfung der Dichtelemente durch Verunreinigungen

Vollverschweißtes Modell Robustes gegossenes Gehäuse und Kugel. Vollverschweißte Ausführung für Unterflur Anwendungen Das robuste, gegossene Gehäuse und die Kugel sind unempfindlich gegenüber Druckstößen und thermischen Einflüssen Nachhaltig und langlebig
Hohe Lebensdauer der Ventilsitze
EN 488-1 Zertifizierung

Double Block & Bleed Entleerungs- und Entlüftungshähne  für alle Nennweiten Möglichkeit zur Entleerung des Hohlraums und Dichtheitsprüfung des vorgelagerten Dichtelements Maximale Anlagensicherheit während der Wartungsarbeiten

Wartung Einfache Bauteile - leicht zu warten Einfache Handhabung dank simpler Konstruktion Spart Aufwand und Zeit bei der Wartung

Lebensdauer Hochwertige Bauteile und gute Verarbeitung Langlebiges Produkt, Ersatzteile problemlos erhältlich Kosteneinsparungen durch lange Lebensdauer und kürzere Wartungszyklen

Zertifizierung Fire Safe gem. EN 10497/API 607, TA Luft, Gas, Sauerstoff-BAM Zertifizierung und EN 488-1 Vielzahl an verfügbaren Zertifikaten Geeignet für viele verschiedene Anwendungsbereiche

Standard- und Spezialanwendungen Maßgeschneiderte Lösungen für kritische Medien / Anwendungen. Ideal auch für Standardanwendungen Unabhängig vom Anwendungsfall ist immer eine Armaturenlösung verfügbar Maximale Abdeckung aller Anforderungen mit nur einem Kugelhahnmodell



Monoball KHO-U - der Robuste

KHO-U

Merkmale

USP

Mehrwert

Kundennutzen


Vorgespanntes Dichtsystem
Unempfindlich gegenüber Temperaturschwankungen und Druckstößen
Keine Blockierung oder Ausfälle unter thermischer und
mechanischer Einwirkung


Lange Lebensdauer der Sitze
Hohe Verfügbarkeit auch bei geringer Auslastung
Stabil hohe Leckrate A

Schaftabdichtung Mehrere O-Ringe am Schaft gewährleisten Dichtheit gegenüber der Atmosphäre Inline-Wechsel der oberen O-Ringe Die einfache Abdichtung ermöglicht Zeitersparnis und unkomplizierte Fehlersuche

Massive Gehäuseteile und geformter Kugelhahnschaft Hohe Robustheit durch gegossene Gehäuseteile Unempfindlich gegenüber
Wasserschlägen, Druckstößen oder
Kräften in Rohrleitungen		 Längere Lebensdauer
Geringer Wartungsaufwand
Einsparung von Wartungskosten

Hochwertige Gehäuse-schweißnähte Keine Schweißnaht im Bereich der Krafteinwirkung Spannungsfreie und langlebige Gehäusekonstruktion Keine Risskorrosionen an den Schweißnähten
Verlängerte Lebensdauer

Einfache Bedienung 100% Betriebsbereitschaft das ganze Jahr Auch bei begrenzten Betätigungen betriebsbereit Hohe Verfügbarkeit gewährleistet geringe Wartungskosten und Ausfallzeiten

Welcher Kugelhahn passt?

Unsicher, welcher Kugelhahn in Ihr Netz passt?

Senden Sie uns Medium, DN, Druck und Temperatur. Unsere Anwendungstechnik gibt Ihnen eine erste Einschätzung.

Armatur auswählen lassen

Sie haben ähnliche Anforderungen?

Unsere Anwendungstechnik prüft Ihre Betriebsdaten.

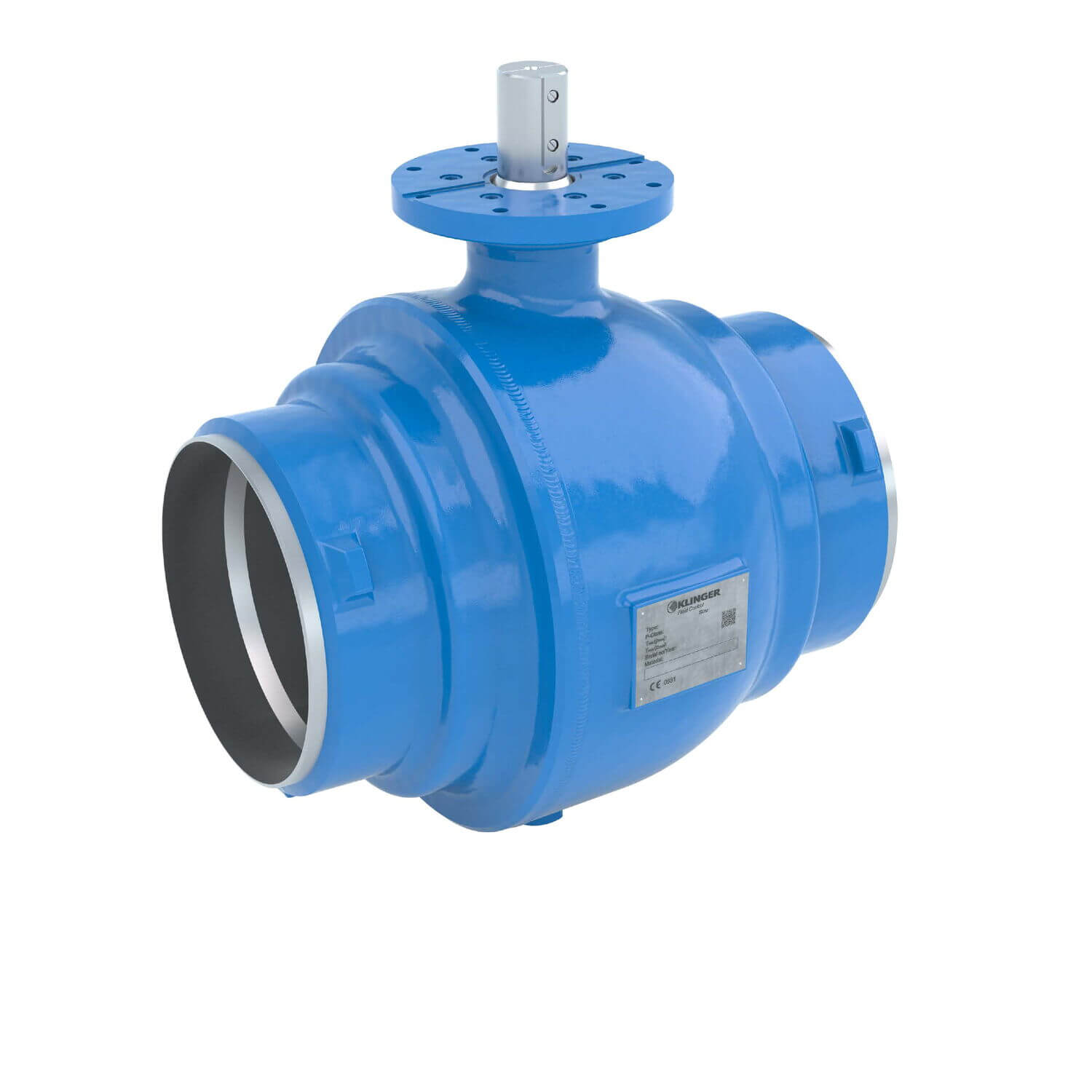

Ballostar KHI/KHSVI VVS

Das Einsatzgebiet reicht von unterirdischen Fernwärmeschächten, erdverlegten Rohrleitungen, Heizkraftwerken, Pumpenstationen, Stahlwerken, bis hin zu Wasserkraftwerken und Tunnelbohrmaschinen.

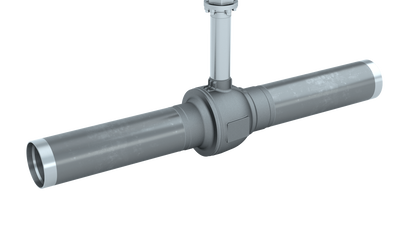

Monoball KHO-U

Dieser vollverschweißte Kugelhahn mit dauerelastischem, wartungsfreiem Dichtsystem punktet mit Langlebigkeit, Funktionalität, Wartungsfreiheit sowie Bedienerfreundlichkeit und bietet im Bereich Fernwärme perfekte Einsatzmöglichkeiten.
